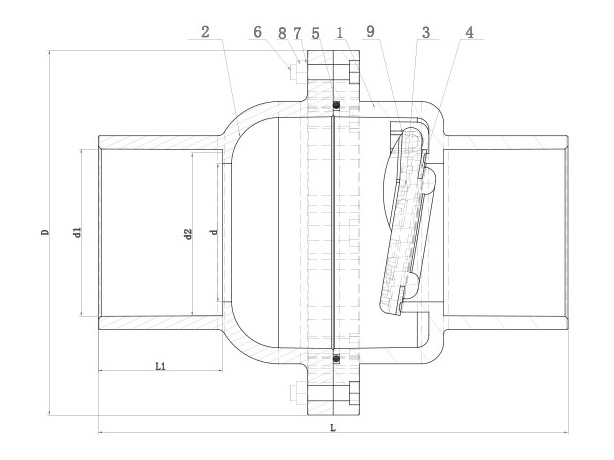

翻板式止回閥
|
序號 |
名稱 |
材質 |
數量 |
單位 |
|
01 |
下本體 |
UPVC∕CPVC |
1 |
pcs |
|
02 |
上本體 |
UPVC∕CPVC |
1 |
pcs |
|
03 |
閥瓣 |
UPVC∕CPVC |
1 |
pcs |
|
04 |
密封墊Oring圈 |
EPDM∕VITON |
1 |
pcs |
|
05 |
Oring圈 |
EPDM∕VITON |
1 |
pcs |
|
06 |
螺栓 |
SUS304 |
以型號為準(8-12) |
pcs |
|
07 |
螺栓墊片 |
SUS304 |
以型號為準(8-12) |
pcs |
|
08 |
螺母 |
SUS304 |
以型號為準(8-12) |
pcs |
|
09 |
牙扣 |
UPVC∕CPVC |
2 |
pcs |
UNIT: MM
|
SIZE |
d |
d1 |
d2 |
D |
L |
L1 |
|
ANSI |
DIN |
JIS |
CNS |
ANSI |
DIN |
JIS |
CNS |
|
4"(100) |
95 |
114.76 |
110.40 |
114.70 |
115.00 |
114.10 |
110.10 |
113.98 |
113.80 |
205.00 |
317.00 |
84.00 |
|
5"(125) |
125 |
141.81 |
140.50 |
140.8 |
141.00 |
141.00 |
140.20 |
140.10 |
139.70 |
260.00 |
392.00 |
77.00 |
|
6"(150) |
150 |
166.20 |
166.20 |
168.83 |
160.50 |
164.60 |
165.30 |
168.00 |
160.10 |
290.00 |
390.00 |
86.50 |
